G5/G9 Melamine Tubes - .062" Wall

G5 G9 Tubes 1/16" Wall

G5/G9 Glass Reinforced Melamine - natural (grayish brown)
This grade is composed of a continuous glass woven cloth base impregnated with a melamine resin binder. Melamines are the hardest of all laminates, exhibiting good dimensional stability and arc resistance. It is also caustic resistant.

NEMA G-5 MIL-I-24768/8 GMG , IEC 60893-3 Type 3 MF GC 201

NEMA G-9 MIL-I-24768/1 GME, IEC 60893-3 Type 3 MF GC 201

G5-G9 Tubes Technical Data Sheet

G5-G9 Tubes Chemical Resistance Chart

NEMA grades G5 and G9 Glass-Cloth Reinforced Melamine -- natural color is typically a grayish brown. These grades are composed of a continuous glass woven cloth base impregnated with a melamine resin binder. (Melamine resins, once cured, are the hardest, most rigid and abrasion resistant of the standard resins employed in the production of industrial laminates. However, prolonged exposure to high temperature can adversely affect its mechanical and electrical strength properties. Arc resistance, however, may remain unaffected despite excessive thermal exposure.) Melamines are the hardest of laminates, exhibiting good dimensional stability and arc resistance. It's also caustic resistant. A key difference between NEMA Grades G5 and G9 are that G9 is more resistant to the elements of the environment. Thus, G9 can be safely substituted where G5 is called for. (G5 certifies to Mil-I-24768/8 GMG; G9 certifies to Mil-I-24768/1 GME.)

G5/G9 Tube Wall Thickness Options

.031" .062" .093" .125"
.187" .250" .375" .500"
.750" 1.00" G5/G9 Sheets G5/G9 Rods



Tubes are made in random lengths between 30" - 36".
Our pricing and minimums are based on the 36".

Tubes can also be made in 42" to 48" random lengths for the same pricing.
Measured lengths of 36"±1" and 48"±1" are also available via manual quote.

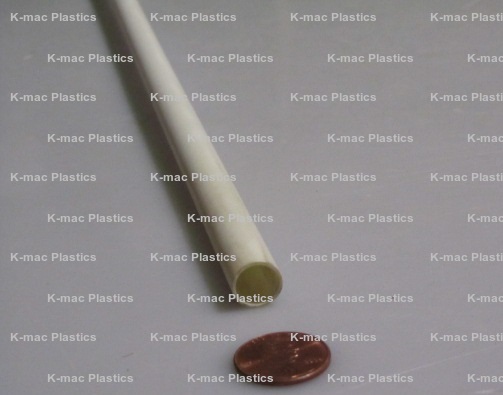

G5/G9 Tubes - .062" Wall
Part # OD (in.) ID (in.) Minimum Price Per Foot Order Online
KM-1610 .250 .125 30 Feet $35.45 Add to Order
KM-1612 .313 .187 27 Feet $37.95 Add to Order

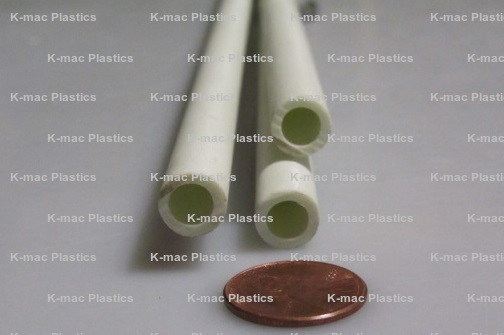

KM-1616 .375 .250 27 Feet $40.43 Add to Order
KM-1620 .438 .312 24 Feet $42.93 Add to Order

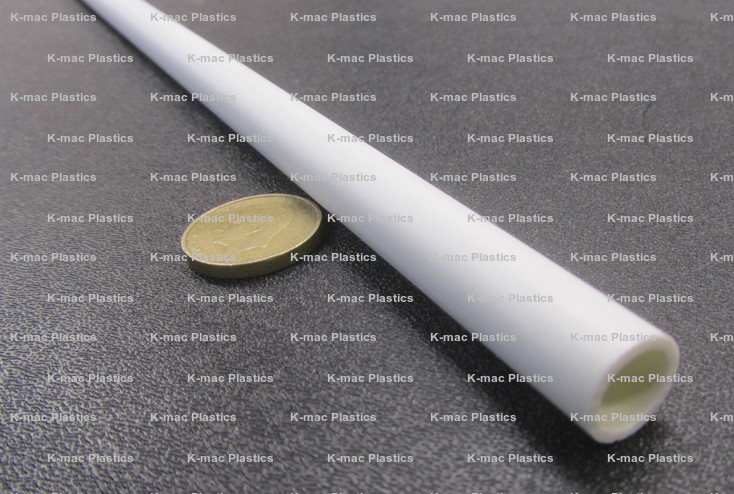

KM-20661 .500 .375 33 Feet $30.55 Add to Order

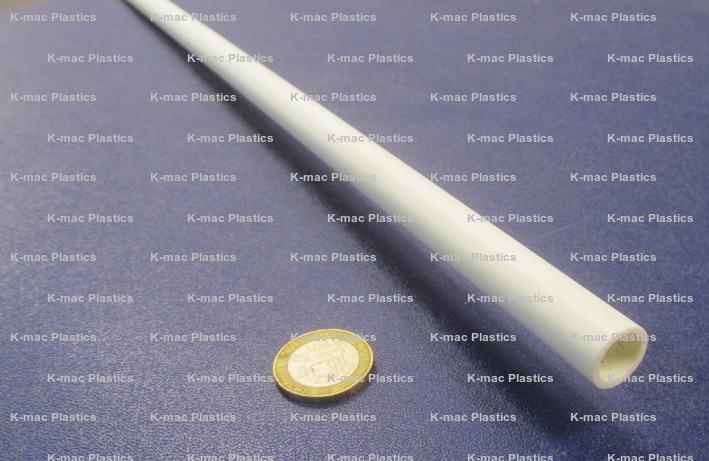

KM-1628 .563 .437 33 Feet $32.23 Add to Order
KM-1632 .625 .500 30 Feet $33.90 Add to Order
KM-1638 .688 .562 30 Feet $35.58 Add to Order

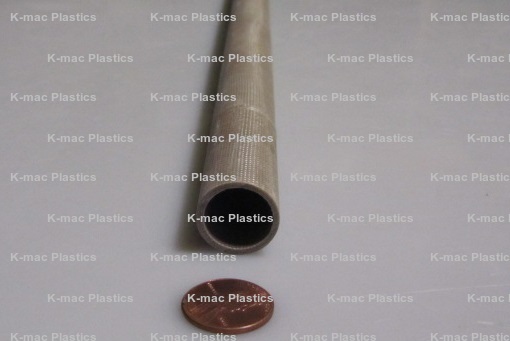

KM-1647 .750 .625 45 Feet $23.28 Add to Order
KM-1653 .813 .687 42 Feet $24.33 Add to Order
KM-1656 .875 .750 42 Feet $25.38 Add to Order
KM-20681 .938 .812 39 Feet $26.43 Add to Order
KM-1662 1.00 .875 39 Feet $27.48 Add to Order
KM-20679 1.062 .937 36 Feet $28.53 Add to Order
KM-1668 1.125 1.00 36 Feet $29.58 Add to Order
KM-20677 1.187 1.062 33 Feet $30.60 Add to Order
KM-18079 1.250 1.125 33 Feet $31.65 Add to Order
KM-18080 1.312 1.187 33 Feet $32.70 Add to Order
KM-1673 1.375 1.250 30 Feet $33.75 Add to Order
KM-18082 1.437 1.312 30 Feet $34.78 Add to Order
KM-18083 1.500 1.375 30 Feet $35.85 Add to Order
KM-18084 1.562 1.437 30 Feet $36.88 Add to Order
KM-1678 1.625 1.500 27 Feet $37.93 Add to Order
KM-18086 1.688 1.562 27 Feet $38.98 Add to Order
KM-18076 1.750 1.625 27 Feet $40.03 Add to Order
KM-18088 1.812 1.687 27 Feet $41.08 Add to Order
KM-1683 1.875 1.750 24 Feet $42.13 Add to Order
KM-18090 1.937 1.812 24 Feet $43.15 Add to Order
KM-18091 2.00 1.875 24 Feet $44.20 Add to Order
KM-18092 2.062 1.937 24 Feet $45.25 Add to Order
KM-1688 2.125 2.00 24 Feet $46.30 Add to Order
KM-18094 2.188 2.062 24 Feet $47.35 Add to Order
KM-18095 2.250 2.125 21 Feet $48.40 Add to Order
KM-18096 2.312 2.187 21 Feet $49.43 Add to Order
KM-1693 2.375 2.250 21 Feet $50.50 Add to Order
KM-17574 2.437 2.312 21 Feet $51.53 Add to Order
KM-17922 2.50 2.375 21 Feet $52.58 Add to Order
KM-17621 2.562 2.437 21 Feet $53.63 Add to Order
KM-1698 2.625 2.50 21 Feet $54.68 Add to Order
KM-17623 2.688 2.562 18 Feet $55.70 Add to Order
KM-17624 2.750 2.625 18 Feet $56.78 Add to Order
KM-17625 2.812 2.687 18 Feet $57.80 Add to Order
KM-1703 2.875 2.750 18 Feet $58.85 Add to Order
KM-17634 2.937 2.812 18 Feet $59.90 Add to Order
KM-17635 3.000 2.875 18 Feet $60.95 Add to Order
KM-17636 3.062 2.937 18 Feet $62.00 Add to Order
KM-1708 3.125 3.000 18 Feet $63.05 Add to Order
KM-17638 3.188 3.062 18 Feet $64.08 Add to Order
KM-17609 3.250 3.125 18 Feet $65.13 Add to Order
KM-17630 3.312 3.187 18 Feet $66.18 Add to Order
KM-1713 3.375 3.250 15 Feet $67.23 Add to Order
KM-17599 3.437 3.312 15 Feet $68.27 Add to Order
KM-17583 3.50 3.375 15 Feet $69.33 Add to Order
KM-17584 3.562 3.437 15 Feet $70.35 Add to Order
KM-1718 3.625 3.50 15 Feet $71.43 Add to Order
KM-17586 3.687 3.562 15 Feet $72.45 Add to Order
KM-17576 3.750 3.625 15 Feet $73.50 Add to Order
KM-17588 3.812 3.687 15 Feet $74.55 Add to Order
KM-1723 3.875 3.750 15 Feet $75.60 Add to Order
KM-17590 3.937 3.812 15 Feet $76.63 Add to Order
KM-17591 4.00 3.875 15 Feet $77.70 Add to Order
KM-17592 4.062 3.937 15 Feet $78.73 Add to Order
KM-1728 4.125 4.00 15 Feet $79.78 Add to Order
KM-17594 4.187 4.062 15 Feet $80.82 Add to Order
KM-17595 4.250 4.125 15 Feet $81.88 Add to Order
KM-17596 4.312 4.187 15 Feet $82.93 Add to Order
KM-17565 4.375 4.250 12 Feet $83.98 Add to Order
KM-17563 4.437 4.312 12 Feet $85.00 Add to Order
KM-17585 4.500 4.375 12 Feet $86.05 Add to Order
KM-17556 4.562 4.438 12 Feet $87.10 Add to Order
KM-1734 4.625 4.500 12 Feet $88.15 Add to Order
KM-20675 4.687 4.562 12 Feet $89.20 Add to Order
KM-20674 4.750 4.625 12 Feet $90.25 Add to Order
KM-20673 4.812 4.687 12 Feet $91.27 Add to Order
KM-20672 4.875 4.750 12 Feet $92.35 Add to Order
KM-20642 4.937 4.812 12 Feet $93.38 Add to Order
KM-20688 5.00 4.875 12 Feet $105.82 Add to Order
KM-20659 5.062 4.937 12 Feet $106.98 Add to Order
KM-1739 5.125 5.00 12 Feet $108.18 Add to Order
KM-20629 5.187 5.062 12 Feet $109.32 Add to Order
KM-20628 5.250 5.125 12 Feet $110.53 Add to Order
KM-20627 5.312 5.187 9 Feet $111.68 Add to Order
KM-20626 5.375 5.250 9 Feet $112.85 Add to Order
KM-20625 5.437 5.313 9 Feet $114.03 Add to Order
KM-20624 5.50 5.375 9 Feet $115.20 Add to Order
KM-20613 5.562 5.437 9 Feet $116.38 Add to Order
KM-1745 5.625 5.50 9 Feet $117.55 Add to Order
KM-20622 5.688 5.562 9 Feet $118.70 Add to Order
KM-20631 5.750 5.625 9 Feet $119.90 Add to Order
KM-20620 5.812 5.687 9 Feet $121.05 Add to Order
KM-20619 5.875 5.750 9 Feet $122.25 Add to Order
KM-20618 5.938 5.812 9 Feet $123.40 Add to Order
KM-20617 6.000 5.875 9 Feet $124.57 Add to Order
KM-20616 6.063 5.937 9 Feet $125.75 Add to Order
KM-1751 6.125 6.000 9 Feet $126.93 Add to Order
KM-20640 6.187 6.062 12 Feet $103.73 Add to Order
KM-20621 6.250 6.125 12 Feet $104.80 Add to Order
KM-20623 6.312 6.187 12 Feet $105.85 Add to Order
KM-17557 6.375 6.250 12 Feet $106.93 Add to Order
KM-17558 6.437 6.312 12 Feet $107.98 Add to Order
KM-17559 6.500 6.375 12 Feet $109.03 Add to Order
KM-17560 6.562 6.437 12 Feet $110.08 Add to Order
KM-17561 6.625 6.500 9 Feet $111.15 Add to Order
KM-17562 6.688 6.562 9 Feet $112.20 Add to Order
KM-17575 6.750 6.625 9 Feet $113.28 Add to Order
KM-17554 6.812 6.687 9 Feet $114.32 Add to Order
KM-17566 6.875 6.750 9 Feet $115.40 Add to Order
KM-17567 6.938 6.812 9 Feet $116.45 Add to Order
KM-17568 7.000 6.875 9 Feet $117.50 Add to Order
KM-17569 7.062 6.938 9 Feet $118.55 Add to Order
KM-17570 7.125 7.000 9 Feet $119.63 Add to Order
KM-17571 7.187 7.062 9 Feet $120.68 Add to Order
KM-17572 7.250 7.125 9 Feet $121.75 Add to Order
KM-17573 7.312 7.187 9 Feet $122.80 Add to Order
KM-17707 7.375 7.250 9 Feet $123.85 Add to Order
KM-17533 7.437 7.312 9 Feet $124.90 Add to Order
KM-17664 7.500 7.375 9 Feet $125.98 Add to Order
KM-17794 7.562 7.437 9 Feet $127.03 Add to Order
KM-17795 7.625 7.500 9 Feet $128.10 Add to Order
KM-17796 7.688 7.562 9 Feet $129.15 Add to Order
KM-17797 7.750 7.625 9 Feet $130.20 Add to Order
KM-17798 7.812 7.687 9 Feet $131.25 Add to Order
KM-17799 7.875 7.750 9 Feet $132.33 Add to Order
KM-17800 7.938 7.812 9 Feet $133.38 Add to Order
KM-17801 8.000 7.875 9 Feet $134.45 Add to Order
KM-17814 8.062 7.937 9 Feet $135.50 Add to Order
KM-17803 8.125 8.000 9 Feet $136.55 Add to Order
KM-17805 8.250 8.125 9 Feet $138.68 Add to Order
KM-18756 8.312 8.187 9 Feet $139.73 Add to Order
KM-17806 8.375 8.250 9 Feet $140.80 Add to Order
KM-18186 8.437 8.312 9 Feet $141.85 Add to Order
KM-17807 8.500 8.375 9 Feet $142.93 Add to Order
KM-17808 8.562 8.437 9 Feet $143.98 Add to Order
KM-17809 8.625 8.500 9 Feet $145.03 Add to Order
Rev. 08-22, 04-22, 02-22, 11-21

Phenolic Tube Tolerances
↓ Inside Diameter ↓
Outside Diameter Turned OD
Tolerance
Steel
Mandrel
Built-up
Mandrel
0.125"  to  0.749" ±.005" ±.003" -
0.750"  to  1.999" ±.005" ±.004" -
2.000"  to  4.000" ±.008" ±.006" -
4.001"  -  12.000" ±.025" ** ±.010" -
12.001" - 18.000" ±.030" ** ±.030" ±.060"
18.001" - 24.000" ±.035" ** ±.040" ±.075"
24.001" - 48.000" ±.040" ** ±.060" ±.090"

** Tubes over 8.000" OD are supplied as wound, which
are always fractions of an inch larger than stated OD.

** Tubes turned to the following OD tolerance
can be quoted on request.
